产品特点

1、强度高，特别是“钢-钢”粘接抗剪强度及“钢-混凝土”粘接抗剪强度高。

2、耐老化、耐酸碱性能好。

3、具有良好的韧性及抗冲击性能。

4、该胶不含挥发性溶剂，固化后收缩率低。收缩率可降到1%以下，粘接件的尺寸稳定性好。

5、适用期较长，使用方便。

应用范围

1、应用于粘贴梁、柱等各种预制构件。

2、应用于各种构件裂纹的加固施工。

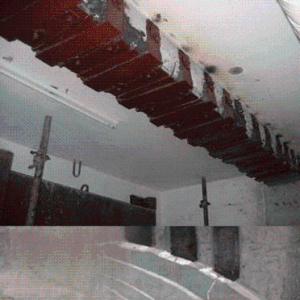

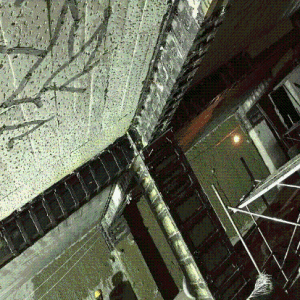

3、应用于粘接钢板与梁表面的加固施工，以提高负载能力。

4、应用于托架、楼梯、人行道边石等有关建筑构件、建筑材料、装修材料的粘接施工。

固化后该胶在所适用的温度为80℃，温度为-40℃。

西安环氧树脂钢板粘结胶性能指标GB50367-2006

施工流程

混凝土、钢板表面处理→固定构件选择及制备→结构胶配料及调胶→涂敷结构胶及粘贴→固定、加压、固化→

拆除固定加压构件→质量检测及防腐。

施工说明

甲组份：乳白色粘稠膏状体，乙组份：灰黑色粘稠膏状体，混合后密度1700千克/m3

参考用量：5~6千克/㎡

1、表面处理

（1）对混凝土表面进行处理，使粘接面无油、无污物、无灰尘。

（2）对混凝土粘接表面进行打磨，去掉1-2mm表层，除去粉尘，并用丙铜擦拭干净。

（3）对被粘接钢板表面进行除锈处理。

2、配胶

（1）胶水内的填料易沉淀，但不影响强度，使用前要搅拌均匀。（搅拌时甲、乙组份不能使用同一搅拌棒）

（2）胶水为甲、乙双组份，配胶前应将甲、乙组份胶水分别搅拌均匀，再按甲组份：乙组份=2：1的比例称量后倒入准

备好的干净容器内，进行充分搅拌至色泽均匀，每次搅拌的胶水不宜过多，一般不超过5kg。

3、粘贴、固定、固化

（1）将搅拌均匀的胶水分别涂抹在已处理好的混凝土及钢板粘接面，中间厚，边缘薄，然后将钢板粘接于预定位置。

（2）钢板粘接好后应立即用卡具支撑，螺栓等工具固位，并适当加压，以使胶水刚好从钢板边缘挤出为度。

（3）该胶在常温下甲乙两组份胶混合后可操作时间为30-45min。

（4）胶水在25℃时，24h即可固化，卸去加压固定设施，三天后可受力使用，温度低于25℃时，固化时间要相应延长。

（5）该胶的使用温度为5℃，如低于此温度，应采取必要的升温措施。

包装储存

1、本品为铁桶包装。2、本品应密封储存在环境温度0℃-40℃的干燥洁净库房内。

3、该胶在常温下储存一年，各性能均无明显变化，如超出一年，经检测合格，仍可使用。

西安利美建材有限公司,面向全国：环氧树脂类的建筑结构胶,产品包括环氧树脂粘钢胶,环氧树脂植筋胶,环氧树脂裂缝修补胶等。还有聚合物水性乳液产品：聚合物防水砂浆,聚合物修补砂浆.
