|
| 品牌 | 利美 |
| 货号 | |
| 用途 | 加固基础建设 |
| 是否危险化学品 | 否 |
| 包装规格 | 25kg/袋 |
| 别名 | 环氧树脂灌缝胶 |
| CAS编号 | |
| 产地/厂商 | 西安利美 |
| 是否进口 | 否 |
改性环氧灌浆树脂
产品特点
本产品为混凝土结构性微细裂缝灌浆处理专用树脂胶，具有树脂本体收缩小、强度高、韧性好、适应力强等特点。
产品用途
适用于灌浆＞0.5mm的结构性细微裂缝，亦可对砂浆、混凝土、砖板空鼓缝隙等各种状况进行灌浆加固处理。
技术性能
|
胶 体 性 能 |
性能项目 |
检验结果 |
性能要求 |
|
钢-钢拉伸抗剪强度标准值（Mpa） |
11.5 |
≥10 |
|
|
抗拉强度（Mpa） |
22.6 |
≥20 |
|
|
受拉弹性模量（Mpa） |
1527 |
≥1500 |
|
|
抗压强度（Mpa） |
62.8 |
≥50 |
|
|
抗弯强度（Mpa） |
32.1 |
≥30，且不得呈脆性（破裂状)破坏 |
施工工艺
一、材料准备：
1、按甲组份：乙组分=4:1的比例混合搅拌均匀即可使用。
2、根据现场裂缝实际宽度与施工条件可以在环氧树脂混合液中加入适量稀释剂（如：丙酮、二甲苯，或树脂专用稀释剂的方法进行稀释，以降低树脂粘度，易于灌注。）
3、一次性配合量以不超过500g为宜，随配随用，初固24h，完全固化5-7天，如果一次性配胶量过多，初凝时间会相应缩短。
二．树脂胶操作时间与温度的关系
|
温度 |
5℃ |
25℃ |
35℃ |
|
可操作时间 |
1h |
40min |
20min |

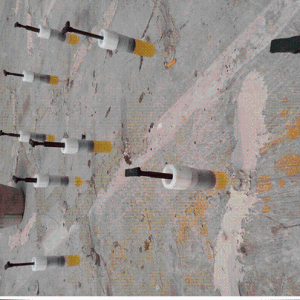

三、裂缝宽度与注入口间距的关系
|
裂缝宽度（mm） |
0.1-0.3 |
0.3-0.5 |
0.5-1.0 |
1.0-3.0 |
|
注入口间距（mm） |
10-20 |
20-30 |
30-40 |
40 |
注意事项
1、本品适用于5℃以上的环境，低于5℃时须采取升温措施。
2、混凝土表面有明水时，应擦去并使用热风机吹干。
3、使用场所应注意通风换气，使用时应配带防护眼镜、手套、穿紧口工服，使用本品后应及时洗手。
4、在施工过程中，如不慎溅到皮肤上或眼睛里应立即用大量清水冲洗，严重者应及时就医。
包装运输
1、本品为铁桶包装，包装规格为每套20kg+10.kg/组。
2、本品不属易燃危险品，可空运、铁路、公路运输、在运输、装卸时应轻放，防雨、防晒、不得倒置。
3、本品在常温下储存，保质期12个月，如超出保质期，经检测合格，仍可使用。
