2.2.2 进口450m、490m右边墙混凝土砌全部换衬,在地下较丰富地于衬砌有后做成竖向盲沟8条,由泄水孔排入水沟内,盲沟每5m设一条,形成有效的排水系统。

2.2.3 450～490m每1m设一榀钢轨拱架嵌入原有衬砌中以增衬砌的支撑能力。

2.2.4 增设排水系统

(1)、75#桨砌片石主沟槽420m。

(2)、对既有沟槽底部加0.2m厚200#混凝土,翻修既有沟帮。

(3)、增设75#浆砌片石支沟150m。

(4)、用浆砌片石填补空洞。

(5)、采用TGRM防水型灌浆料堵截隧道漏水。

2.2.5 450～490m隧道进行全断面压浆。

2.3 施工组织

工程由汉中线桥段组织施工,鉴于该隧道的病害状况,由主管桥路工程的副段长任施工总指挥,下设技术组2人、材料组3人、机械动力组4人、钢筋工2人、砌石工6人,其他劳力45人。机械动力设备配置,轨道车带平板作业架2台,9m3空压机1台,24kW发电机1台,风动钻孔机2台,快速制浆机1台,其他常备设备齐全。

2.4 施工技术措施

2.4.1 施工钢轨拱架,在衬砌面凿槽,将钢轨拱架全部嵌入原砌体内,外露部分做混凝土保护层,厚5cm,镶嵌在衬砌槽内的钢轨拱架楔紧在既有衬砌上,用1:2水泥沙浆填塞紧密,使之能立即参与共同承载,承担围岩压力,起到加固作用,再用钢筋混凝土喷锚。凿除和喷锚分段马口施工,每段长3m,马口间隔10m。

2.4.2 为保证钢轨拱架的稳定,用￠16L=50cm 锚杆加强锁定,钢拱架间与钢筋网焊接,以保持其整体稳定性,锚杆钻至岩层以确保牢固连接,对裂损严重和裂缝较宽的拱部衬砌,先嵌补,再以人工开挖衬砌,每次1m,凿除两相邻段间距20m,用200#混凝土将钢轨拱架埋设新建混凝土内。

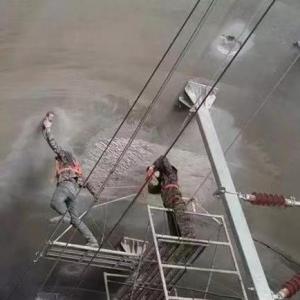

2.4.3 凿除面用水冲洗干净,分两次喷射混凝土。每层厚5cm, 层在 层初凝后进行。

2.4.4 在边墙换衬,钢筋混凝土喷锚全部完成,且混凝土强度达到 后,进行隧道压浆。

2.4.5 为保证施工安全,准备6榀拱架,防止施工过程中隧道衬砌变形进行临时加固。2.4.6 施工工艺

(1)水灰比0.38～0.45;

(2)灰浆搅拌机为高速制浆机,转速1200rod min中以上,拌合时间3min;

(3)制好的浆液通过滤网进入储浆桶后,在进行压浆,并在压浆过程中进行适当搅拌;

(4)灌浆压力控制在6kg cm以下;

(5)在环境温度16～28℃下使用,不准与其他水泥及添加剂混合使用。

2.4.7 施工中遵守《隧道压浆机施工规范》、《混凝土施工规范》

2.5 安全措施

施工中严格按照郑铁办(2001)42号关于《营业线施工安全管理规定》实施细则的要求组织实施。

2.5.1 施工在封锁点内完成,每次90～150min,封锁前由施工负责人确定停电封锁命令,根据确认无误的调度命令,下达施工命令。

2.5.2 施工时,设驻站防护员1人,工地防护员1人,负责车站与施工现场的联系。

2.5.3 每次封锁,必须有供电部门配合,确认停电、送电事宜。

2.5.4 施工中与车务、调度,供电等部门密切协作,做好结合部的沟通工作,确保施工安全顺利进行。

2.6 效果分析

采用钢件纤维混凝土进行隧道堵漏和整治隧道裂损,由于既有混凝土表面凿锚不均匀,喷射施工前,表面尘埃不 ,混凝土中所掺入的速凝剂的掺量不易做严格的控制,致使新喷射混凝土的混凝土不能与既有衬砌连接为一整体,初凝时间长,新喷混凝土与既有衬砌形成“两张皮”如一薄壳。随着时间的延长,列车阵动的影响,岩层结构的蠕变,水的侵蚀作用,喷射的混凝土易出现裂纹剥落。漏水侵入线路,造成线路基床翻浆冒泥,危机行车安全。

采用TG RM防水型灌浆料,结合修建水沟,增设有效的排水系统,加固隧道裂损,综合整治隧道病害,使注浆与既有衬砌面能有效地粘结成整体,与既有衬砌共同起支撑作用,加之锚杆的悬吊效应,使得隧道衬砌能很好地起到支护作用,增设系统的排水设备,渗水有序排入侧沟,可大大减少水对基床的破坏作用,对保持线路几何形位,轨道设备的使用安全起到积极作用。
